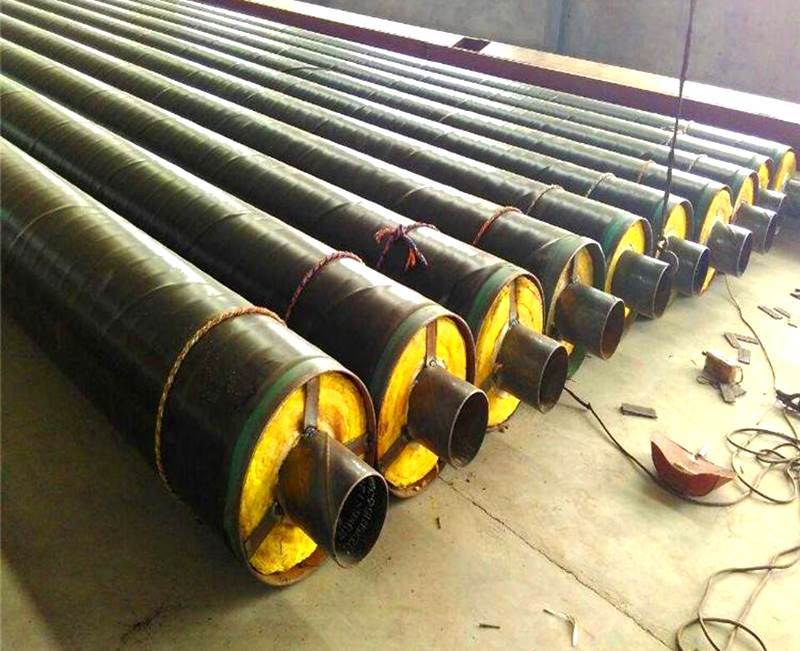

预制钢套钢蒸汽保温管

1、什么是预制钢套钢蒸汽保温管？

预制钢套钢蒸汽保温管是一种用于输送高温蒸汽或热水的直埋管道。它采用工厂化预制生产，整体由 工作钢管、保温层、空气层（或滑动支撑结构）、外护钢管和防腐层 等部分组成。

（1）钢套钢蒸汽保温管主要结构

• 工作钢管：内层管道，承受高温和压力，负责输送蒸汽或热水。

• 保温层：一般采用岩棉、硅酸钙等材料，减少热量损失。

• 空气层/支撑装置：用于吸收热胀冷缩变形，降低热应力。

• 外护钢管：外层的钢管，起到机械保护和防水、防腐作用。

  防腐层：涂敷在外护钢管表面，提升耐久性，防止地下环境腐蚀。

（2）钢套钢直埋保温管产品特点

• 耐高温：可长期输送 350℃ 以上的蒸汽。

• 承压能力强：设计压力一般可达 4.0MPa 以上。

• 保温性能好：导热系数低，减少能源浪费。

• 寿命长：正常运行情况下，使用寿命可达 30 年以上。

• 直埋敷设：可直接埋设于地下，无需建造地沟，节省工程成本。

2、预制钢套钢蒸汽保温管常用参数表

3、预制钢套钢蒸汽保温管的工作模式

• 内滑动式：在这种结构中，工作钢管与保温层一起发生轴向滑动，摩擦力较小，能有效吸收热胀冷缩位移，特别适合长距离直埋蒸汽输送。

• 外滑动式：工作钢管在保温层中自由滑动，而保温层与外护钢管保持固定。这种模式结构更为简单，便于施工和维护，适合中短距离管道工程。

4、预制钢套钢蒸汽保温管选型指南

（1）钢套钢蒸汽保温钢管设计工况要求

• 工作温度

适用于 350℃以下 的高温蒸汽输送。

不同保温材料的耐温上限不同：岩棉≤600℃，硅酸钙≤1000℃。

• 设计压力

常见承压等级为 ≤4.0MPa。

管道壁厚需根据压力等级和设计标准（GB/T 8163、GB/T 9711 等）确定。

• 输送距离

长距离直埋蒸汽管道建议选用 内滑动式，摩擦小，适合热胀冷缩补偿。

中短距离可采用 外滑动式，结构更简单，施工方便。

（2）钢套钢保温管道保温结构选择

• 常见保温层材料

岩棉：导热系数约 0.04 W/(m·K)，适合高温蒸汽。

硅酸钙：耐温性能好，适合高温环境。

聚氨酯：多用于低温或中温输送，蒸汽管道中应用较少。

• 空气层设计

在部分高温钢套钢结构中，保温层与外护钢管之间会预留 空气层，增强隔热效果。

（3）钢套钢岩棉保温管外护管与防腐层

• 外护钢管

一般采用 螺旋钢管或直缝钢管，具备较高强度和抗压能力。

表面需进行防腐处理，如环氧煤沥青、三层聚乙烯（3PE）等。

• 密封与防水

外护管焊缝要严密，防止地下水侵入。

关键部位设置 排潮管，避免冷凝水积聚。

（4）施工与维护要点

选型前需根据 管径、压力等级、运行温度 进行精确计算。

长距离输送应设置 补偿器，避免因热胀冷缩造成损坏。

定期检查 防腐层、密封性及排潮系统，延长管道寿命。

（5）推荐应用场景

城市集中供热蒸汽管网

工业园区蒸汽输送管道

化工、冶金等高温蒸汽输送工程
